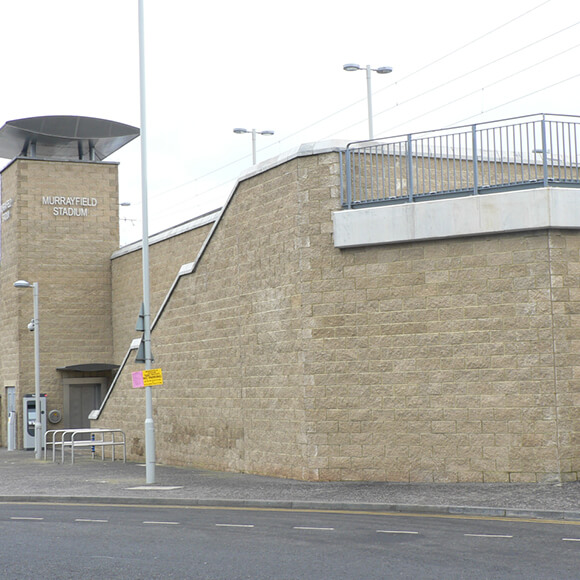

TensarTech®TW3 falrendszer

1 Tervezés és szállítás kézből
4Építészeti texturált kikészítés
120 év tanúsított tervezési élettartam
  • Moduláris homlokzatelemes erősített talajtámfal rendszer négy építészeti kikészítési lehetőséggel
  • A British Board of Agrément (BBA) által 120 éves tervezési élettartamra tanúsított rendszer
  • Szigorúan ellenőrzött stabilitás, tartósság és teherbírás
  • Bizonyított tapasztalat infrastrukturális, ipari és lakossági alkalmazásokra
  • Esztétikailag sokszínű építési lehetőség; ívek és más tervezési követelmények kielégítése
  • Nagy szilárdságú bekötés a homlokzat tartós megtartásához - még erős dinamikus terhelésekre is
Áttekintés

A TensarTech TW3 Falrendszer jelentős megtakarításokat, hosszú távú tartósságot és építészeti sokszínűséget biztosít a más támfalépítési módszerekhez képest.

A rendszer egy előgyártott beton moduláris építőelem homlokzatból áll, amit a homlokzat mögötti talajt erősítő Tensar egytengelyű georácsokhoz kötnek be biztonságos módon, hogy egy akár 120 éves tervezési élettartammal bíró stabil szerkezetet hozzanak létre.

A TensarTech TW3 beton homlokzati elemek, amik majdnem függőleges (128:1) homlokszöget zárnak be, egyszerűen, szárazon építhetők be. Nincs szükség a homlokzat megtámasztására. Az építéshez nincs szükség darura: a szabványos 200 mm magas elem 40 kg-os tömegét két munkás mozgathatja. Az elemek geometriája lehetővé teszi sarkok, ívek, lépcsők és más kialakítások könnyű megvalósítását, és számos színben érhetők el.

Rendszerelemek

A TensarTech TW3 rendszer tartalmazza a Tensar tervező és helyszíni csapata által nyújtott tanácsadást, oktatást és szolgáltatást, valamint négy specifikus terméket. Ezek a Tensar egytengelyű georácsok (rendkívül tartós és korróziós lehetőséget kizáró nagy szilárdságú polietilén), a TensarTech TW3 moduláris építőelemek (nagy szilárdságú, tartós, gyártóműben előgyártott betonelemek), a TensarTech TW3 kapcsolóelemek (az építőelemek és az erősítő georácsok közti nagy szilárdságú kapcsolóelemek) és az építőelemek kötésére szolgáló GRP tüskék.


Tervezőszoftver a TensarTech®TW3 falrendszerhez

A TensarSoil tervezőprogram lehetővé teszi a tervezőmérnök számára, hogy megerősített talajfal-, rézsű- és hídháttöltés terveket készítsen.

TensarSoil lekérése

Stacked Image 0

TensarTech TW3 - Kapcsolódó források

Megoldás egy kézből

A TensarTech TW3 rendszer elemei kifejezetten az optimális hatékonyság és teljesítmény érdekében való együttdolgozáshoz lettek megtervezve. Nagy szilárdságú, kis nedvszívó képességű beton elemek, GRP tüskék, nagy szilárdságú kapcsolóelemek és Tensar egytengelyű georácsok dolgoznak együtt egy olyan erősített talajfal rendszer kialakításában, mely kielégíti, vagy meghaladja az iparági szabvány követelményeit. A Tensar tapasztalt mérnökei - a kifinomult TensarSoil szoftver használatával - mindent biztosítani tudnak, az ingyenes alkalmazási javaslatoktól a teljes tervezési és szállítási szolgáltatásig.

Építés fontoskodás és kockázat nélkül - egyszerűen és gyorsan

A vállalkozók értékelik a TensarTech TW3 rendszerek könnyű megépíthetőségét. A moduláris építőelem homlokzat nem igényel nagy teherbírású emelőgépeket, az elem kialakítása egyszerűvé teszi a homlokzat építését és beállítását. A georács erősítés elhelyezése és az elem homlokzatához való bekötése nem igényel különleges szakértelmet. A többi egyszerű földmunka. Jellemzően nincs szükség szerkezeti alapozásra, a felvonulási költségek minimálisak és a szakaszos építés könnyen megoldható. A Tensar a tervezési és szállítási szolgáltatás részeként részletes építési terveket tud szállítani. Szükség esetén a helyszíni segítségnyújtás is biztosított. Semmi fontoskodás; egyszerű és gyors.

A TensarTech TW3 rendszer erőssége: a Tensar egytengelyű georács

A Tensar egytengelyű georácsok kiváló minőségű HDPE polimerből készülnek, melyek erősen irányítottak és még hosszan tartó nagy szakító terhelések esetén is ellenállnak a deformációnak. Nyitott nyílású szerkezetük mechanikai kötést hoz létre a töltésanyagokkal, ami ideálissá teszi őket talajerősítési alkalmazásokra. A beton elemekre jellemző magas pH érték az akár 120 éves élettartam alatt sem befolyásolja a HDPE georács erősítések tartósságát és működőképességét.

Független vizsgálat és tanúsítás

A brit Közúti Hatóság Termékjóváhagyási Rendszerét (Highway Authorities Product Approval Scheme, HAPAS) 1995-ben hozták létre, hogy elismerje az Egyesült Királyság közúti munkáiban alkalmazott innovatív termékeket és rendszereket. Ennek eredménye egy tanúsítvány vagy jelentés, ami a termékkiválasztási és projekttervezési munkákhoz szükséges, felbecsülhetetlen értékű termékteljesítmény-, tervezési és beépítési adatokkal látja el az útépítő mérnököket. A TensarTech TW3 rendszer és bizonyos Tensar egytengelyű georácsok rendelkeznek a British Board of Agrément (BBA) tanúsítványával és megkapták a HAPAS jóváhagyást. A BBA tanúsítja, hogy a Tensar georácsok és a TensarTech TW3 rendszer független módon lettek kiértékelve és a szándékolt alkalmazásra megfelelők.
